پلنتو متالیکو ماژولار دی استرو کارگا HL-93 استاندار AASHTO

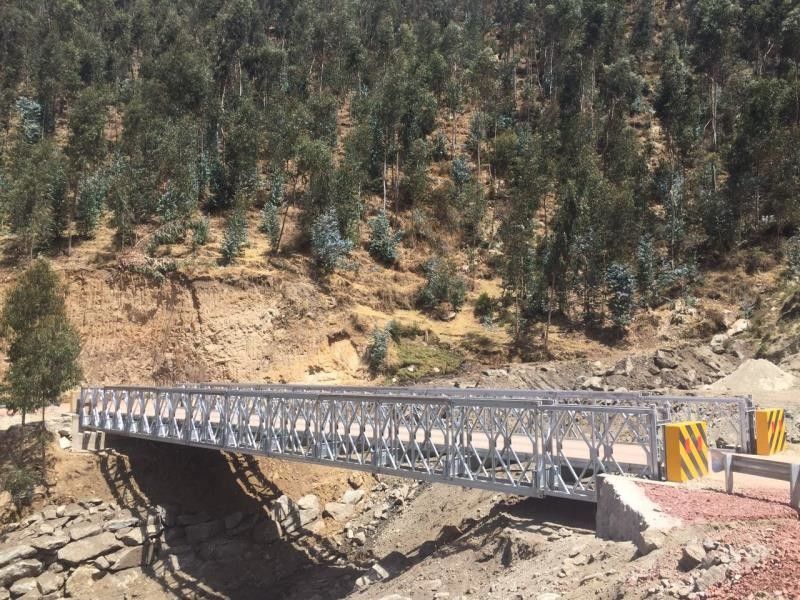

تصویر بزرگ : پلنتو متالیکو ماژولار دی استرو کارگا HL-93 استاندار AASHTO

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HARZONE
گواهی:	ASTM, AASHTO HL-93
شماره مدل:	CB200A

پرداخت:

قابلیت ارائه:	50000 تن در سال

مخاطب

توضیحات محصول جزئیات

برجسته کردن:

پل های فولادی ماژولار پیش ساخته شده,پل فولادی مدولار,پل فولادی ماژولار ساخته شده

Steel Modular Bridge

Prefab Modular Steel Bridge

پل ماژولار فولاد بار HL-93 AASHTO

Descripción General del Puente HARZONE CB200A در مورد پل هارزون

ویژگی های اصلی
ساختار ماژولار	ساختارهای فولادی ماژولار که کاملاً بین اجزای همان نوع قابل تعویض هستند.اجزای آن اجازه حمل و نقل آسان و دستکاری دستی در میدان یا حداقل استفاده از تجهیزات سنگین و ابزار را می دهد، استخدام نیروی کار بدون تخصص در آموزش های بسیار ماهرانه
ویگاس طولی y متقاطع	سازه های طولی که شامل پنل های از پیش ساخته شده است که با بولون ها متصل شده اند و در یک ردیف در کنار یکدیگر یا در سطح دو طبقه قرار دارند.طبق تنظیمات طراحی (نگاه کنید به جدول های شماره 1 و شماره 2)خطوط طولی توسط خطوط عبور متصل می شوند و در خطوط متقاطع پل قرار می گیرند و یک جاده را برای یکدیگر پشتیبانی می کنند. o دو کارل، که توسط میز های ماژولار از فولاد از پیش ساخته شده ساخته شده اند، که سطح بالای آنها با مواد ضد لغزنده و ضد لغزنده پوشانده شده است.
آسروس	فولاد مورد استفاده برای ساخت سازه های فلزی مطابق با خواص مکانیکی سازه های اضافه بار HL-93 از مشخصات AASHTO LRFD است.عناصر اصلی (ویگاس)پانل ها، رشته ها و پیست ها) ، پروفایل ها در حال گرم شدن است. عناصر ثانویه در حال سرد شدن است.
ساختار پشتیبانی و سیستم اتصال	با عناصر دوست داشتني و پرنسي
بار	HL-93 از مشخصات AASHTO LRFD
انحراف	L/800 (حداقل)
سیکلو دی کارگا	1,000،000 (حداقل)
سولدادورا	AASHTO/AWS D1.5M/D1.5
گالوانيزادوس اليمنتوس پرينسيپال	ASTMA 123/A123M-24
گالوانيزادو اليمنتوس de Conexión	ASTMA153/A153M-23
گالوانيزادو اليمنتوس اتحادیه اروپا	ASTM B633-23

ژئومتریا جنرال دی لا استروکتوریا دل پلنتو متالیکو

HARZONE CB200A ماژولار

جدول پیکربندی پنل ها (نگاه کنید به جدول 1 و 2)
پیکربندی	توضیحات
اس اس	ساده ساده، یک ردیف پنل در هر طرف، به عنوان بخشی از پیکربندی بینی پرتاب استفاده می شود.
DS	دو تپه پانل در هر طرف بدون بندر سوخت
DSR2	دو دسته از پانل ها در هر طرف، با سیم های تقویت بالا و پایین در تمام دسته ها، به جز در ماژول های اولیه و نهایی.
DDR1	دو لایه دوگانه از پانل در هر طرف، با سیم های تقویت بالاتری و پایین در هر دو لایه داخلی، به جز در ماژول های اولیه و نهایی.
DDR2	دو دسته دو دسته از پانل ها در هر طرف با رشته های تقویت بالا و پایین در هر دسته به جز در ماژول هاي اول و آخر.
DDR2H	دوبله دوبله تقویت شده دو پیسادو، دو هیلرا دوبله پانل هر طرف با رشته های تقویت سنگین بالا و پایین در تمام هیلرها، به جز در ماژول های اولیه و نهایی.
DDR2SH	دوبل دوبل رفرزادو دوس پیسادو دي آلتا فلکسیون، دوس هیلراس دو تا پنل در هر طرف با رشته های تقویت کننده سنگین خم کردن بالا و پایین در تمام هیلرها، به جز در ماژول های اولیه و نهایی.
TSR2	سه لایه پانل در هر طرف، با سیم های تقویت بالایی و پایین در هر دو لایه داخلی و خارجی، به جز ماژول های اولیه و نهایی.
TSR3	سه تکه از پانل ها در هر طرف، با رشته های تقویت بالاتر و پایین در تمام تکه ها، به جز در ماژول های اولیه و نهایی.
TDR2	سه تا ستون دوگانه از پانل در هر طرف، با رشته های تقویت بالا و پایین در هر دو ستون داخلی و خارجی، به جز در ماژول های اولیه و نهایی.
TDR3	سه تخته دو تخته در هر طرف، با تخته های بالا و پایین در تمام تخته ها به جز در ماژول های اولیه.
TDR3H	سه تخته دو تخته در هر طرف با رشته های تقویت سنگین در تمام تخته ها، به جز در ماژول های اولیه و نهایی.
TDR3SH	سه تکه از پانل های دوگانه در هر طرف و سه تکه از پانل های دوگانه در هر طرفبه جز در ماژول های اولیه و نهایی.

"پروباس دي کارگا"-پلنت هارزون CB200A

بار HL-93,انحراف L/800

HARZONE بر اساس درخواست مشتری، مدارک حمل و نقل را ارائه می کند.به منظور نشان دادن اینکه پل های آن ها برای حمل بالای بار HL93 از مشخصات AASHTO LRFD و انعطاف حداکثر تحت بار زنده محدود به L/800 طراحی شده اند..

سازه های فلزی HARZONE CB200A برای حمل بالای HL93 از مشخصات AASHTO LRFD، para 1000 طراحی شده اند.00 از چرخه های بارگذاری مرتبط با محدوده تلاش (خستگی) و برای یک انحراف حداکثر تحت بار زنده محدود به L/800.

بار ساختمونمون رو ثابت کن

رفتار ساختاری پل های HARZONE CB200A، در شرایط ناقص بار مورد ارزیابی قرار می گیرد.

آنها به طور سیستماتیک پیچ ها و انحرافات واحد را بر اساس مشخصات AASHTO LRFD اندازه گیری می کنند.

بررسی می شود که پل های HARZONE برای انعطاف حداکثر تحت بار زنده محدود به L/800 طراحی شده اند.
